Końcówki zaciskane

Końcówki zaciskane zapewniają bezpieczne połączenie elektryczne między przewodem a elementem łączeniowym. Używane są także do połączenia dwóch przewodów zasilających. Końcówki zaciskane są popularne w inżynierii elektrycznej, przemyśle motoryzacyjnym i przemysłowym, między innymi. WKK oferuje różne rodzaje, rozmiary i kolory końcówek zaciskanych. Sprzedajemy także różne akcesoria do końcówek zaciskanych, takie jak zestawy końcówek zaciskanych oraz narzędzia zaciskowe.

Kiedy stosować końcówkę zaciskaną?

Końcówki zaciskane stosuje się, gdy chcesz bezpiecznie podłączyć lub odłączyć przewody do urządzeń elektrycznych, paneli zasilających lub sterujących, skrzynek rozdzielczych czy maszyn. Dodatkowo używane są do łączenia przewodów zasilających. Produkt chroni urządzenia, przewody i ludzi. W większości przypadków końcówki zaciskane stosowane są do połączeń tymczasowych, które łatwo można odłączyć lub wymienić. Możliwe są także instalacje stałe, ale są mniej powszechne.

Jak działa końcówka zaciskana?

Końcówki zaciskane oferują jedną z najbezpieczniejszych i najczęściej stosowanych metod „zamykania” przewodów. Produkt został zaprojektowany tak, aby zakończenie przewodu oraz jego usunięcie na potrzeby konserwacji lub naprawy było bardzo łatwe.

Przewód elektryczny przenosi energię elektryczną, na przykład do urządzenia elektrycznego lub panelu sterującego. Końcówka zaciskana zapewnia bezpieczne połączenie. Ważne jest, aby rozmiar przewodu i pojemność elektryczna łącznika były odpowiednie. Jeśli pojemność połączenia lub prąd jest nieodpowiedni, może dojść do zwarcia lub wycieku. Może to spowodować uszkodzenie maszyny, urządzenia, a nawet zagrożenie dla technika.

Końcówki zaciskane i tuleje kablowe nie są tym samym. W zasadzie obie grupy produktów mają te same globalne cele (ochrona i prowadzenie). Jednak ich zastosowania są różne. Końcówka zaciskana łączy przewody z innymi przewodami lub urządzeniami, aby bezpiecznie przedłużyć połączenie elektryczne między różnymi końcami. Tuleja kablowa, z drugiej strony, stosowana jest do przewodów, które osiągają końcowy cel (zaciski śrubowe, jak na przykład listwa zaciskowa czy wyłącznik automatyczny). Dodatkowo, w przypadku tulei kablowej zaciskana jest końcówka, natomiast w końcówce zaciskanej - rękaw izolacyjny.

Różne typy: końcówki zaciskane nieizolowane i izolowane

WKK oferuje różne typy końcówek zaciskanych: nieizolowane i izolowane. W ograniczonym środowisku lub w systemie, gdzie przewody znajdują się blisko siebie, należy stosować końcówki zaciskane izolowane. W przeciwnym razie istnieje ryzyko zwarcia między przewodami.

Końcówki zaciskane nieizolowane stosuje się w miejscach, gdzie jest dużo przestrzeni lub gdy duży „obszar” musi być zasilony prądem lub sygnałem elektrycznym. Końcówki zaciskane nieizolowane są tańszym rozwiązaniem niż ich izolowane odpowiedniki. Można je także zaizolować później (wodoodpornie) za pomocą koszulki termokurczliwej.

Materiał złącza

Końcówka zaciskana posiada złącze z opcjonalnym (pełnym) elementem izolacyjnym. WKK dostarcza złącza wykonane z miedzi i mosiądzu. Materiał izolacyjny składa się z PVC, nylonu lub poliolefiny.

Wybór materiału złącza zależy od Twojego konkretnego zastosowania. Na przykład miedź jest lepszym przewodnikiem elektrycznym niż mosiądz. Mosiądz z kolei jest bardziej odporny na korozję niż miedź.

Opcje izolacji

Końcówki zaciskane izolowane PVC są najczęściej spotykane i chronią przed zwarciem. PVC i miedziane złącze są kurczone, aby połączyć je z przewodem.

Opcja izolowana nylonem jest kurczona na przewodzie i na jego izolacji. W rezultacie zwiększa się wytrzymałość końcówki zaciskanej na rozciąganie. Ten wariant jest idealny do ciężkich zastosowań przemysłowych, ponieważ skurczenie zapewnia dodatkową ochronę.

Wariant izolowany poliolefiną wykorzystuje plastik i klej, które izolują połączenie. Po skurczeniu lub przylutowaniu połączenia, opalarką kurczy się izolację wokół przewodu. Klej zapewnia wodoodporną i pyłoszczelną uszczelkę. Ta metoda jest idealna do zastosowań, w których kurz i wilgoć mogą zagrażać połączeniu.

Kolory i rozmiary

Asortyment WKK obejmuje trzy kolory odpowiadające określonemu rozmiarowi. Kolory te znajdują się również na narzędziach zaciskowych. WKK dostarcza narzędzia zaciskowe w kolorach:

Czerwony: zakres przewodów 0,5 ~ 1,5 mm², AWG 22 ~ 16
Niebieski: zakres przewodów 1,5 ~ 2,5 mm², AWG 16 ~ 14
Żółty: zakres przewodów 4,0 ~ 6,0 mm², AWG 12 ~ 10

Przydatne akcesoria do końcówek zaciskanych

Oprócz głównego produktu, WKK oferuje także różne przydatne akcesoria. Można tu wymienić narzędzia zaciskowe do końcówek zaciskanych oraz zestawy końcówek zaciskanych. Sprzedajemy również szybkozłączki i uchwyty na bezpieczniki.

Wyróżnione typy i zastosowania

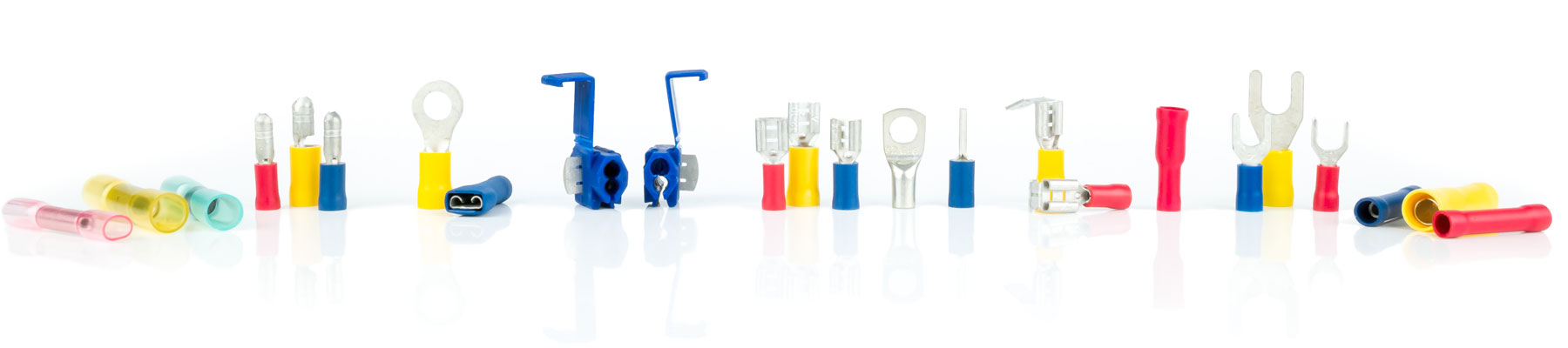

Często sprzedawane typy końcówek zaciskanych to końcówki oczkowe, widełkowe i igiełkowe. Poniżej znajduje się najczęstsze zastosowanie dla każdego typu:

Końcówki oczkowe i końcówki widełkowe są często stosowane ze śrubą (np. przy akumulatorze). Końcówki oczkowe często używane są w przemyśle motoryzacyjnym i idealnie nadają się do podłączania przekaźników mechanicznych lub do łączenia styczników z silnikami lub innymi obwodami samochodowymi.
Końcówka widełkowa jest idealna do zastosowań, w których pierścień nie mieści się wokół śruby z powodu przeszkody.
Końcówka igiełkowa stosowana jest w aplikacjach z połączeniami wtykowymi.

Jak zamontować końcówkę zaciskaną przy użyciu narzędzia zaciskowego

Za pomocą specjalnego narzędzia zaciskowego dla końcówek zaciskanych, końcówka zaciskana jest kurczona na przewodzie. Montaż końcówki zaciskanej izolowanej składa się z następujących faz:

Zacznij od odizolowania przewodu. Usuń około 7 mm izolacji. Użyj dobrego ściągacza do przewodów. Pracuj ostrożnie, aby nie uszkodzić przewodów. Nie skręcaj luźnych przewodów wokół siebie, ponieważ może to zmienić średnicę przewodu i prowadzi do niepewnego połączenia z końcówką.
Przymocuj końcówkę zaciskaną. Upewnij się, że wprowadziłeś przewody głęboko do rękawa.
Po umieszczeniu końcówki zaciskanej na przewodzie można dokończyć zaciskanie za pomocą narzędzia zaciskowego. Narzędzie zwalnia napięcie, gdy skurcz jest wystarczający.
Sprawdź, czy końcówka zaciskana odpowiednio przylega do przewodu.
Gotowe! Teraz możesz podłączyć produkt do zamierzonego urządzenia.

Uwaga: Przed rozpoczęciem instalacji końcówki zaciskanej ważne jest, aby zapewnić czyste elementy. Możesz oczyścić przewody za pomocą szczotki. Upewnij się, że na przewodniku nie pozostają metalowe ślady. Mogą one powodować korozję kontaktową.

Lutowanie końcówek zaciskanych (instalacja bez narzędzi)

Drugą opcją montażu końcówki zaciskanej jest lutowanie. Proces lutowania przebiega następująco:

Odizoluj przewód na około 7 mm. Użyj dobrego ściągacza do przewodów i nie skręcaj przewodów wokół siebie.
Następnie zdejmij osłonę PVC z końcówki zaciskanej. Przesuń osłonę wokół kabla, aby później umieścić ją na swoim miejscu.
Przymocuj końcówkę zaciskaną do odizolowanej części przewodu. Użyj narzędzia do zacisku, aby odpowiednio zabezpieczyć połączenie. Uważaj, aby nie ścisnąć jej za mocno, inaczej osłona PVC nie będzie pasować.
Następnie umieść połączenie na rozgrzanej lutownicy na krótki czas, aby się ogrzało. Nałóż trochę cyny na złącze i na druty, aby cyna mogła się całkowicie stopić. Usuń złącze we właściwym momencie, aby uniknąć grudek cyny.
Po ostygnięciu można przesunąć osłonę PVC z powrotem na miejsce.
Gotowe! Możesz teraz podłączyć produkt do zamierzonej aplikacji.

Wybór techniki instalacji zazwyczaj zależy od osobistych preferencji. Niektórzy profesjonaliści preferują pracę z narzędziem zaciskowym, inni wolą lutowanie. Metoda narzędziowa jest preferowana, jeśli liczy się czas i ilość. Przy wyborze lutowania jakość zależy od osobistych umiejętności.
